AI MECHATEC

喷墨技术
+解决方案

(+重复性)
(+检查&修复)
“低成本化量产制程”

量产技术平台

艾美柯技术株式会社 喷墨技术解决方案

量产技术平台

Printing
  • 涂布量精度/涂布位置精度
  • 原始混合控制
  • 膜厚控制
  • 温度控制
Apply
  • 曲面/异形
  • 静电涂布机构
  • 高粘度/范围广
  • 成膜/积层
Function
  • 循环机构
  • 检查机构
  • 修复机构
  • 工艺诀窍
整体解决方案
  • 减压干燥
  • 干燥/烧成/烧结
  • UV/Laser
  • 膜机构

喷墨(Ink-Jet)技术的应用

随着方式变化的新应用,利用喷墨打印技术正在创造开发中。
本公司提供实现低成本量产工艺的喷膜设备技术以及解决方案。

  1. 显示解决方案

    量子点显示
    量子点有机发光二极管/量子点发光二极管/
    量子点微型发光二极管/量子点纳米发光二极管/量子点电致发光
    OLED
    LCD
    微型显示器
    有机发光二极管(OLED)/硅基液晶(LCOS)/高温多晶硅(HTPS)
    其他
    LCD快门/天线
  2. 制造工艺

    阵列(Array)/彩色滤光片(CF)制程
    RGB/量子点彩色滤光片(QDCF)
    成盒(Cell)/封装制程

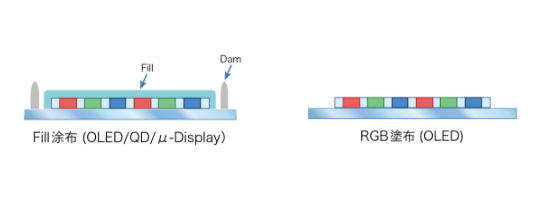

    薄膜封装(TFE)/筑堤(Dam)/充填物(Fill)/ODF
    模块制程

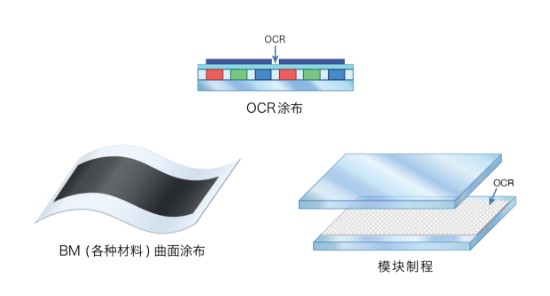

    黑矩阵(BM)/光学透明粘合剂(OCA)/光学透明树脂(OCR)/摄像机孔
  3. Material

    量子点
    HIL/HTL/EML/ETL
    充填物(紫外线/热固化)
    液晶(IPS/PSVA/BP模式)
    有机材料(亚克力/环氧树脂/硅)
    Acrylic/Epoxy/Silicon
  1. 半导体解决方案

    银(Ag)/铜(Cu)纳米墨水电路形成
    系统级封装(SIP)

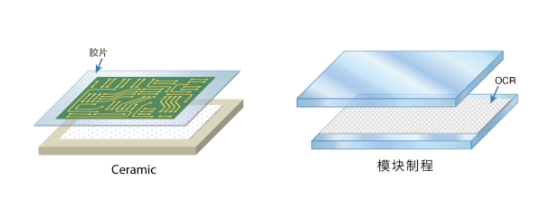

    Ceramic Package
    封装天线
    微型发光二极管(Micro LED)/迷你(Mini)LED
  2. 制造工艺

    金属图形形成
    绝缘图案的形成
    平坦化膜形成
    红外线膜形成
    通孔印刷
    微点印刷
    丝网印刷
  3. Material

    银(Ag)/铜(Cu)纳米墨水

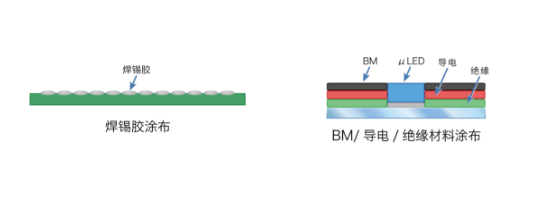

    焊锡胶
    光刻胶
    底漆墨水
    导电材料
    绝缘材料
  1. 新解决方案

    智能视窗
    光控玻璃
    医用器材

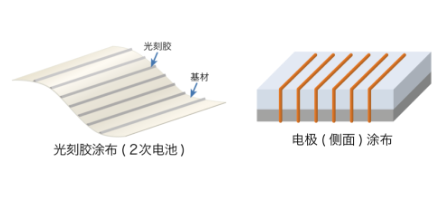

    二次电池
    纳米压印
  2. 制造工艺

    ODF(高宽比高)
    薄膜/厚膜
    定量涂布
    微点涂布
  3. Material

    液晶(含染料)
    液体药物
    树脂
    电极材料
    隔离材料
AImechatec IJP Surface
AImechatec IJ Dot
